YNF02659 K3112 Części elektryczne koparki Pompa hydrauliczna Zawór elektromagnetyczny Złoty kolor
digger spare parts
,excavator spares
1. Co to jest elektromagnes hydrauliczny?
Na poziomie podstawowym solenoid hydrauliczny działa podobnie do normalnego cewki. Cewka elektromagnetycznie indukcyjna jest owinięta wokół metalowego rdzenia, który wytwarza pole magnetyczne, gdy przepływa przez nią prąd elektryczny. Pole magnetyczne działa na twornik i wytwarza siłę mechaniczną. Armatura łączy się z ruchomym elementem w ostatecznej aplikacji, która wymaga pozycjonowania. Podstawowe różnice między elektromechanicznym i hydraulicznym solenoidem to końcowa funkcja i konstrukcja.
Zawory hydrauliczne
Zawór hydrauliczny kontroluje przepływ płynu hydraulicznego przez otwieranie, zamykanie lub częściowe blokowanie ścieżek. Elektromagnesy mogą być używane jako siłowniki w zaworach zaprojektowanych do sterowania przepływem, ograniczania ciśnienia w systemie lub kierunku sterowania. Poniższy przykład pokazuje zawór sterujący kierunkowy, który wykorzystuje dwie cewki do sterowania pozycjonowaniem szpuli. Szpula jest popychana lub ciągnięta do pozycji, otwierając i zamykając kanały, aby zmienić kierunek i objętość przepływu.
Wskazówki dotyczące konserwacji elektromagnesu hydraulicznego
Gdy zawory hydrauliczne nie działają, można zmierzyć rezystancję między wkładką 1 i 2 przewodów cewki hydraulicznej. Jeśli wartość rezystancji jest nieskończenie duża, oznacza to, że obwód wewnętrzny został odcięty. Jeśli wartość rezystancji jest mała, oznacza to, że wystąpił wewnętrzny błąd zwarcia, więc należy zmienić elektromagnes hydrauliczny. Zarówno odcięcie obwodu, jak i błąd zwarcia są spowodowane przegrzaniem cewki elektromagnesu. Aby zmniejszyć problemy z blokowaniem zaworów hydraulicznych, wielu producentów elektromagnesów hydraulicznych zmniejszy wartość rezystancji cewek elektromagnetycznych w celu zwiększenia siły pchającej. Ale w tym przypadku zwiększono także problem przegrzania cewki elektromagnesu. Po kilku minutach stałego zelektryfikowania wewnętrzna temperatura solenoidu hydraulicznego prawdopodobnie przekroczy 100 ℃. Dlatego w rzeczywistym procesie aplikacji musimy nie tylko zwracać uwagę na rozpraszanie ciepła przez zawory hydrauliczne, ale także skracać czas zasilania. Hydrauliczna cewka elektromagnesu ma wysoką częstotliwość zasilania, która jest łatwiejsza do spalenia.
Zwykle do pomiaru rezystancji cewki hydraulicznej używamy miliamperomierza. Jeśli nie ma takiego, możesz użyć kawałka żelaznego drutu lub małego śrubokręta, aby popchnąć tłok. Może również sprawdzić stan pracy elektromagnesów hydraulicznych. Lub możesz też wziąć klucz w pobliżu elektromagnesu hydraulicznego, sprawdź, czy jest wystarczająca siła.
2. Inne części koparki:
| 708-7F-00010 | 708-2L-32110 | 706-75-01170 | Swing motor ass'y | Wał | Travel Motor Ass'y |
| 708-8F-32110 | 708-2L-22150 | 706-75-01150 | Swing motor ass'y | Łożysko | wał |
| 708-8F-12151 | 708-2L-33110 | 706-75-43110 | Walizka | Blok cylindra | Łożysko |
| 708-7L-12140 | 708-2L-33211 | 706-75-43660 | Wał napędowy | Zawór talerzowy | Łożysko |
| 706-7G-11290 | 708-2L-04141 | 706-75-42880 | Łożysko | Zablokuj Ass'y | Foka |
| 708-8F-33350 | 708-2L-33160 | 706-75-43810 | Odstępnik | Wiosna | Przewodnik zachowania |
| 708-8F-33340 | 708-2L-23351 | 706-76-40890 | Łożysko | Przewodnik, uchwyt | But podtrzymujący |
| 708-8F-33310 | 708-2L-23360 | 706-7E-11280 | Foka | Kołek | Tłok podrzędny |
| 708-7F-13410 | 708-2L-33340 | 706-75-43190 | Blok, cylinder | Uchwyt, but | KRZYWKA |
| 708-8F-35110 | 708-2L-33310 | 706-75-43741 | Płyta, zawór | Tłok pod Ass'y | płyta |
| 708-8F-35130 | 708-2L-04361 | 706-75-43120 | Wał, środek | Cradle Ass'y, Front | Talerz |
| 708-8F-35120 | 708-2L-23880 | 706-75-41110 | Wiosna | Kolebka | Dysk |
| 708-8F-35140 | 708-2L-23551 | 706-75-05020 | Zestaw ustalający | CAM.Rocker | Hamulec tłokowy |
| 708-8F-35160 | 708-2L-24513 | 706-75-42260 | Wynajęcie | Tłok, serwomechanizm | O-ring |
| 708-8F-35170 | 708-2L-24570 | 706-75-42270 | Wkręt | Ślizgać się | Pierścień podtrzymujący |
| 708-8F-35180 | 708-2L-32130 | 706-75-43160 | Tłok SUB Ass | Wał | O-ring |
| 708-8F-35190 | 708-2L-04151 | 706-75-92340 | Talerz | Zablokuj Ass'y | Kopia zapasowa pierścienia |
| 702-73-02110 | 708-2L-33110 | 706-75-92350 | Dysk | Blok cylindra | Test zaworu upustowego |
| 708-2L-33551 | 708-2L-33221 | 07000-12145 | O-RING | Zawór talerzowy | CAM.Rocker |
| 708-2L-04522 | 708-2L-04371 | 706-75-92310 | O-RING | Cradle Ass'y | Valve Assy |
| 708-2L-04713 | 708-2L-23880 | 702-75-01201 | Ass'y Relief Valve | Kolebka | Valve Assy |
| 702-21-07010 | 20Y-27-21280 | 20Y-28-22250 | Kołek | Podróży motoru | Kołek |
| 706-75-01150 | 20Y-26-22110 | 20Y-27-21280 | kołek | Pływające uszczelnienie | Koło zębate |
| 706-75-01170 | 20Y-26-22230 | 20Y-26-21240 | Talerz | Seal Ring Ass'y | Myjka ciśnieniowa |
| 20Y-26-22210 | 01011-81465 | 112-32-11211 | śruba, but | O-RING Ass'y | śruba |
| 20Y-26-22330 | 708-1F-00010 | 20Y-26-22150 | Koło zębate | Centrum | Swing Motor Ass'y |
| 20Y-26-22340 | 150-27-00029 | 20Y-26-22130 | Koło zębate | Łożysko | Swing Motor Ass'y |
| 20Y-26-22190 | 150-27-00263 | 04064-07525 | Pierścień | O-RING | Walizka |
| 07012-00125 | 144-873-0310 | 20Y-26-22220 | Myjka ciśnieniowa | Zamek | Łożysko |

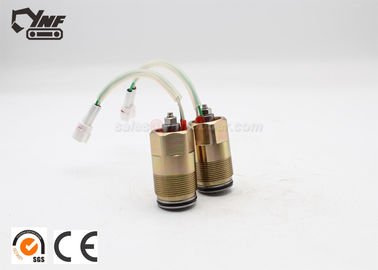

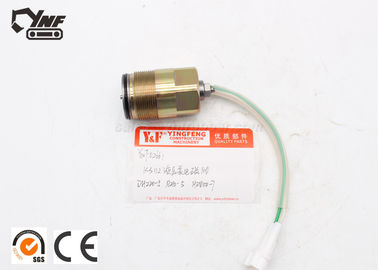

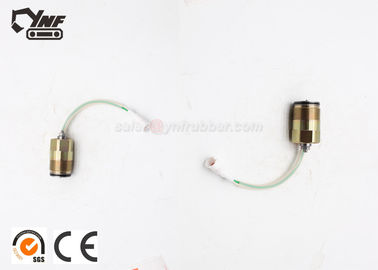

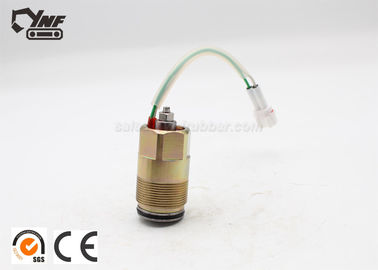

3. Pokaż produkt:
